电力电缆的基本结构-与控制电缆有什么区别

来源:河南明星电缆 | 发布日期:2022-05-18 | 浏览次数:

电力电缆是一种用于传输和分配电能的电缆。常用于城市地下电网、电站出线、工矿企业内部供电、跨江跨海水下输电线路。那么你知道电力电缆基本结构吗?下面明星电缆有限公司给大家科普一下。


1

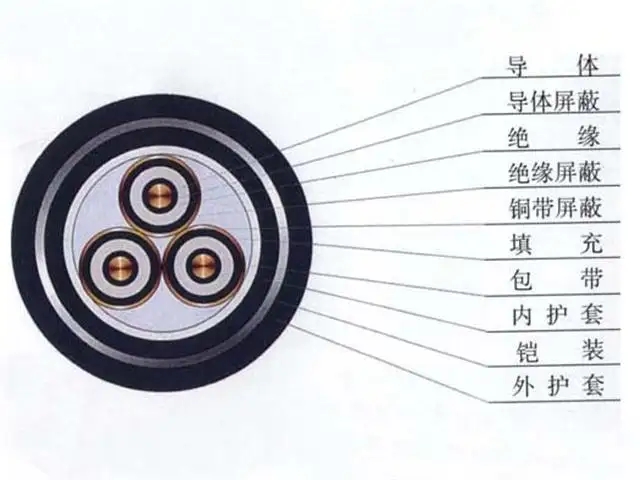

电力电缆的基本结构:

基本结构包括四个部分:线芯,绝缘层,屏蔽层,保护层。

1、线芯

线芯是电力电缆的导电部分,用来输送电能,是电力电缆的主体部分。

2、绝缘层

绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离,保证电能输送,是电力电缆结构中不可缺少的组成部分。

3、屏蔽层

15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层。

4、保护层

保护层的作用是保护电力电缆免受外界杂质和水分的侵入,以及可以防止外力损坏电力电缆。

电压等级分

1、低压电缆:适用于固定敷设在交流50Hz,额定电压3kv及以下的输配电线路上作输送电能用。

2、中低压电缆:(一般指35KV及以下):聚氯乙烯绝缘电缆,聚乙烯绝缘电缆,交联聚乙烯绝缘电缆等。

3、高压电缆:(一般为110KV及以上):聚乙烯电缆和交联聚乙烯绝缘电缆等。

4、超高压电缆:(275~800KV)。

5、特高压电缆:(1000KV及以上)。


src=http___old.gzsqw.cn_images_upfilepic_2010113142140.jpg&refer=http___old.gzsqw.webp

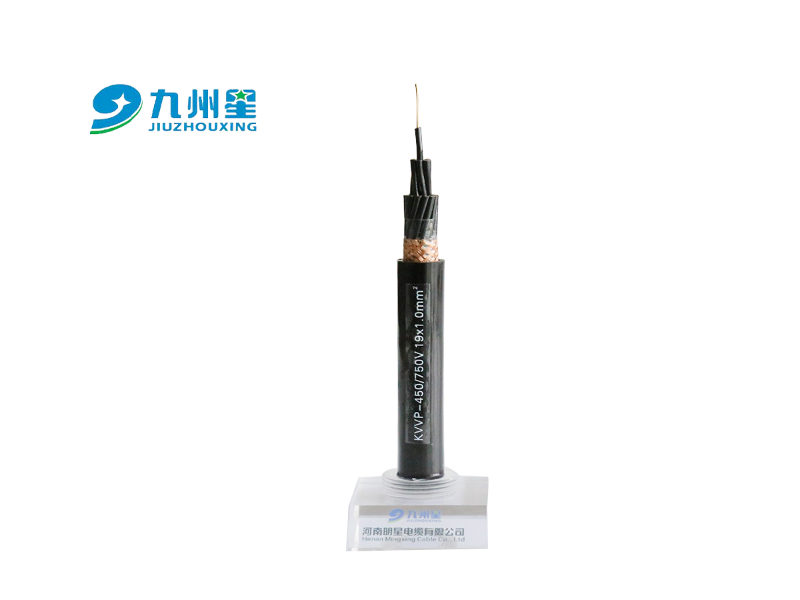

在电缆中,又分为电力电缆和控制电缆,两种不同的电缆,区别有哪些呢?

1. 电缆用于在电力系统的主线中传输和分配大功能电能,控制电缆用于将电能从电力系统的分配点直接传输到各种电气设备的电源连接线。电力电缆额定电压一般为0.6/1kV及以上,控制电缆以450/750V为主。生产相同规格的电力电缆和控制电缆时,电力电缆的绝缘和护套厚度要比控制电缆厚。

2. 控制电缆的截面一般都不会超过10平方,电力电缆主要是输送电力的,一般都是大截面。从电缆芯数上讲,电力电缆根据电网要求,一般为5芯,而控制电缆传输控制信号用,芯数较多,根据标准来讲多的有61芯,也是可以根据用户要求生产的。

电力电缆的优势

1占用空间小。一般埋设于土壤中或敷设于室内,沟道,隧道中,线间绝缘距离小,不用杆塔,占地少,基本不占地面上空间。

2具有可靠性。受气候条件和周围环境影响小,传输性能稳定。

3具有超高压,大容量发展的的有利条件,如低温,超导电力电缆等。

4分布电容也是比较大。

5维护工作量少。

6电击可能性比较小。
