电线平方数和电流的换算关系——明星电缆

来源:河南明星电缆 | 发布日期:2022-04-24 | 浏览次数:

电线的平方是国家标准规定的一个标称值,电线的平方实际上表示的是电线的横截面积,即电线圆形横截面的面积,单位为平方毫米。用户根据负载选择电线和电缆。那电线的平方是怎么计算?电线怎么看平方数的呢?和电流的换算关系是什么呢?

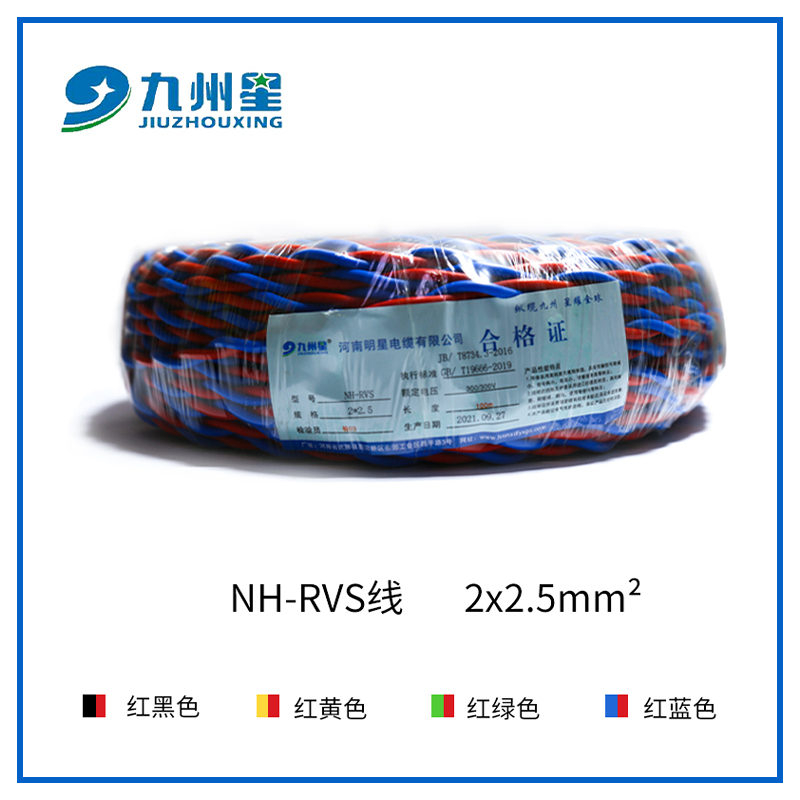

NH-RVS2×2.5-1

一:电线平方计算方法

1、知道电线的平方,计算电线的半径用求圆形面积的公式计算:电线平方数(平方毫米)=圆周率(3.14)×电线半径(毫米)的平方。

2、知道电线的平方,计算电线的直径,比如:2.5方电线的线直径:2.5÷3.14 =0.8,开方得出0.9毫米,计算出2.5方线的线直径:2×0.9毫米=1.8毫米。

3、知道电线的直径,计算电线的平方,也是用求圆形面积的公式来计算:电线的平方=圆周率(3.14)×线直径的平方/4

二:怎么看电线的平方数

1.电线的平方数也是电工用的口头语。通常会直接说是几平方的。不加单位,其单位应为平方毫米。如果是新买的一捆电线,上面会有一个标签,然后会清楚的显示是什么牌子,型号,包括电线的平方数,也就是线径。

2.尤其是一些正规的产品,还会印上品牌名称,包括规格。绝缘层的顶部,也就是电线的外皮,会清晰的显示出来。

3.如果是没有标记的或者已经脱落的,对于熟练的师傅来说,通过目测就可以知道平方数。没有经验的人想知道平方数,可以直接测量直径,通过游标卡尺求截面积。对应不同的规格,他们就能知道是多少平方的。


bv线

三:电线平方和电流的换算公式

2.5平方毫米铜电源线的安全载流量--28A。

4平方毫米铜电源线的安全载流量--35A。

6平方毫米铜电源线的安全载流量--48A。

10平方毫米铜电源线的安全载流量--65A。

16平方毫米铜电源线的安全载流量--91A。

25平方毫米铜电源线的安全载流量--120A。

如果是铝线,线径要取铜线的1.5-2倍。

如果铜线电流小于28A,按每平方毫米10A来取肯定安全。

如果铜线电流大于120A,按每平方毫米5A来取

电线电缆的平方数和电流有关,与电压功率无关。

四:选择电线或电缆的原则:

1)根据近距离发热情况限制导线截面(安全载流量);

2)在远距离安全载流量的基础上,根据失压情况选择导线截面,保证负荷点工作电压在合格范围内;

3)大负荷按经济电流密度选择。
