yjv22电缆产品结构介绍

来源:河南明星电缆有限公司 | 发布日期:2023-04-26 | 浏览次数:

什么是yjv22电缆?yjv22电缆相信大家都应该听说过,在我们生活中,yjv22电缆的用途非常广泛,是很多工业领域中非常重要的电缆产品。接下来就给大家介绍一下yjv22电缆产品结构以及性能特点。


21

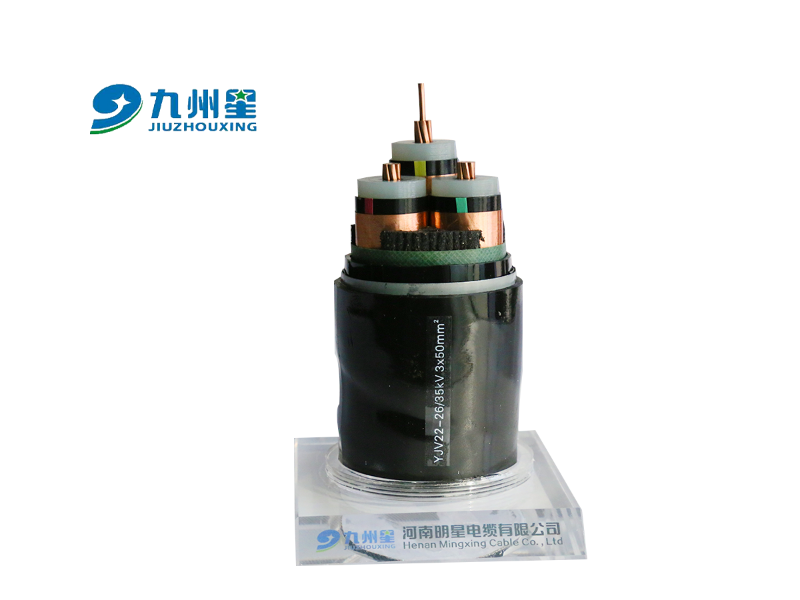

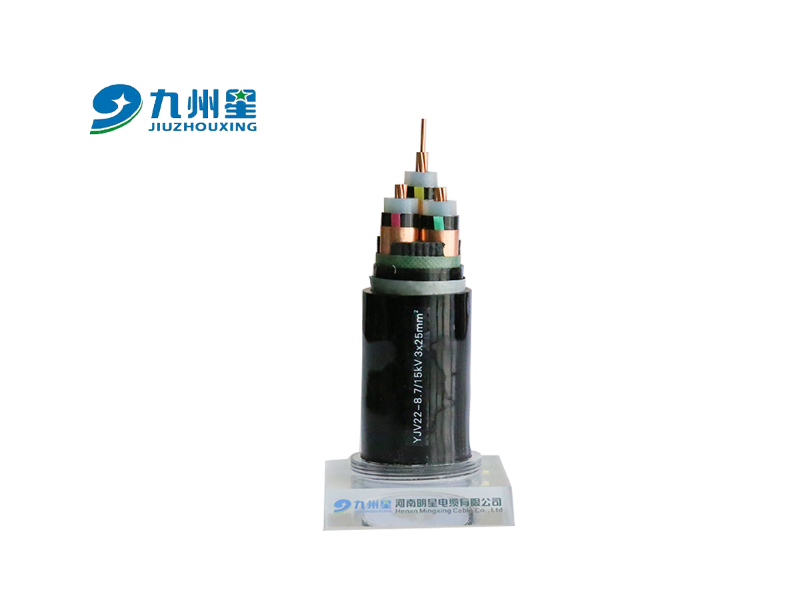

yjv22电缆是一种交联聚乙烯绝缘的中高压电缆线,yj代表的意思是交联聚乙烯,v代表的意思是聚氯乙烯护套,第一个2代表的意思是钢带铠装,第二个2代表的意思是聚氯乙烯外护套,因此,yjv22电缆的全称为铜芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆。

yjv22电缆基本结构组成:

yjv22电缆的基本结构是由线芯、绝缘层、屏蔽层和保护层组成。

1、线芯:线芯是电缆的导电部分,主要的作用是传输电能。

2、绝缘层:绝缘层是将线芯与打底以及不同相的线芯间在电气上彼此隔离,目的就是保障电能可以正常输送。

3、屏蔽层:15kv以上的电缆都会有导体屏蔽层,主要的作用是可将产生的电磁场屏蔽在电缆中,保护周边元件。

4、保护层:保护层的主要作用是防止电缆免受外界杂质的侵入。


1

yjv22电缆工作特性:

额定电压:0.6/1kv;

执行标准:GB12706;

工作温度:工作温度不应超过90℃,短路时工作温度不超过250℃(持续时间不超过5s);

电缆敷设温度不应低于0℃;

最小弯曲半径:单芯电缆:15D;多芯电缆:12D。

yjv22电缆的作用:

铠装电缆机械保护层可加在任何结构的电缆上,以增加电缆的机械强度,提高电缆的抗冲刷能力。它是一种专为易受机械损伤的区域设计的电线电缆,并且极容易受到侵蚀。可采用任何方式敷设,更适用于岩石地区直埋敷设。

铠装电缆一般为固定敷设的电力电缆,它们都固定在一个地方,基本不动,用来传输电能。

除上述外,在电缆上加一层铠装层的目的还可以增强抗拉强度和抗压强度等机械保护,以延长使用寿命。
